| Артикул по каталогу TOKOT (SKU) | ST-1023 |
|---|---|

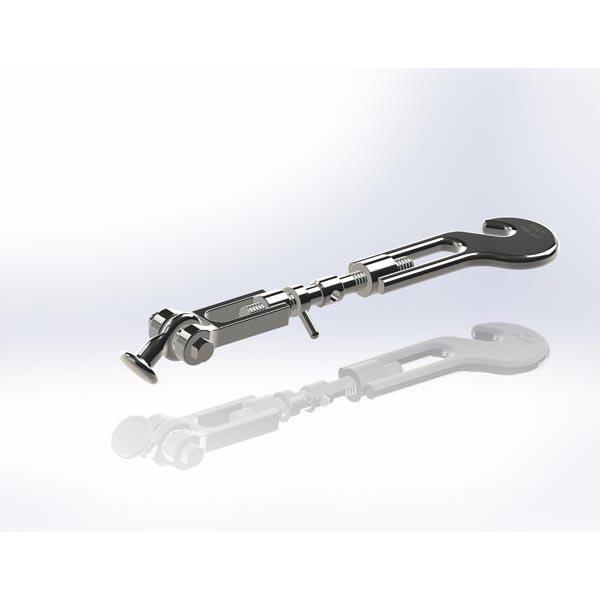

| Российское инженерное наименование | Цепной винтовой талреп с фитингом «слоновья нога» MBL 20 т (тип ST-1023) |
| Международное наименование (English) | CHAINTURNBUCKLE 20 TON (ST-1023) |
| Раздел каталога | Талрепы цепные винтовые с укорачивающим захватом (MBL 20 т) (Marine Chain Turnbuckles MBL 20 Ton) |
| Альтернативные кросс-номера (Alternative references) | CTB-1023, S-1023, TB 22.2, 1-10-30-23, C12.2 |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Для цепи 13 мм и гнезд «клеверный лист», MBL: 200 кН |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 9,85 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | CL-13 Тяжелая судовая крепежная цепь калибра 13 мм LA2.13.3M Цепной найтов 13 мм «крюк – слоновья нога» L=LA4.13.3M Цепной найтов 13 мм с одним крюком (свободныйLP-81-B Утопленное палубное гнездо «клеверный лист» (LP-61 Выступающее палубное гнездо «клеверный лист» LP-62 Выступающее палубное гнездо «клеверный лист» OT-10 Специальный трещоточный/рожковый ключ для цеп |
Инженерное назначение и условия эксплуатации изделия ST-1023
Изделие ST-1023 (Цепной винтовой талреп с фитингом «слоновья нога» MBL 20 т (тип ST-1023) / CHAINTURNBUCKLE 20 TON (ST-1023)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Талрепы цепные винтовые с укорачивающим захватом (MBL 20 т)». Закрытые винтовые цепные талрепы с трещоточным механизмом и зевом-укоротителем под цепь 13 мм (MBL 200 кН / 20 т) в исполнении с крюком (ST-1022) и с лапой «слоновья нога» (ST-1023).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Для цепи 13 мм и гнезд «клеверный лист», MBL: 200 кН) позиция ST-1023 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CTB-1023, S-1023, TB 22.2, 1-10-30-23, C12.2. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
