РАЗДЕЛ КАТАЛОГА TOKOT · 16 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · STACKING CONES, BOTTOM STACKERS & COMPENSATING RISERS

Конусы штабелирующие (стакеры) и высотные проставки

Одинарные и двойные штабелирующие конусы (стакеры) для восприятия сдвиговых нагрузок в трюмах и на палубе, самофиксирующиеся подвесные трюмные конусы (Self-Hanging Stackers) и высотные выравнивающие адаптеры 6 дюймов (152 мм).

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «Штабелирующие конусы — стакеры (Stackers)» (16 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов
Конус штабелирующий нижний двойной (палубный стакер, межцентровое 203 мм / зазор 25 мм)
BOTTOM STACKING CONE DOUBLE (25MM)
Растяжение (MBL): — (горизонтальная связь + опора)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: CB-06-02(25), SB-62(25), P 10.2(25), 1-02-31-25, B28-2(25), SC-2R(25)
Конус штабелирующий промежуточный одинарный с фланцем (межъярусный стакер)
INTERMEDIATE STACKING CONE
Растяжение (MBL): — (центрирующий)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: CI-1-1F, SI-1, S 1.1, C15A, IS-1 + IS-1/115, SZ-1, F447 + F447-2-2, 1-02-01, B4.2-4, B29.1, SC-1, E1-5-3A, SC-1A (HDG), BC-A2, S-3
Конус штабелирующий промежуточный двойной (межъярусный стакер, зазор 25 мм / CC=203 мм)
INTERMEDIATE STACKING CONE DOUBLE (25MM)
Растяжение (MBL): 250 кН (горизонтальная связь)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: CI-1-2(25), SI-2(25), S 1.2(25), C15B-25, IS-2/25, SZ-2(25), F448-25, 1-02-02-25, B4.3-25, B29.2, SC-2(25), BC-A3/25
Самофиксирующийся подвесной стакер с усиленным фланцем 28 мм
SELF HANGING STACKER (28MM FLANGE)
Растяжение (MBL): — (самоудерживающийся с фланцем 28 мм)
Параметры: Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)
SWL / Proof: SWL Сдвиг (Shear): 210 кН
Кросс-номера: CI-98(28), SHS-2(28), S 1.81(28), HS-2/28, 1-02-16-28, B4.7-28

Сводная инженерная таблица раздела «Штабелирующие конусы — стакеры (Stackers)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса

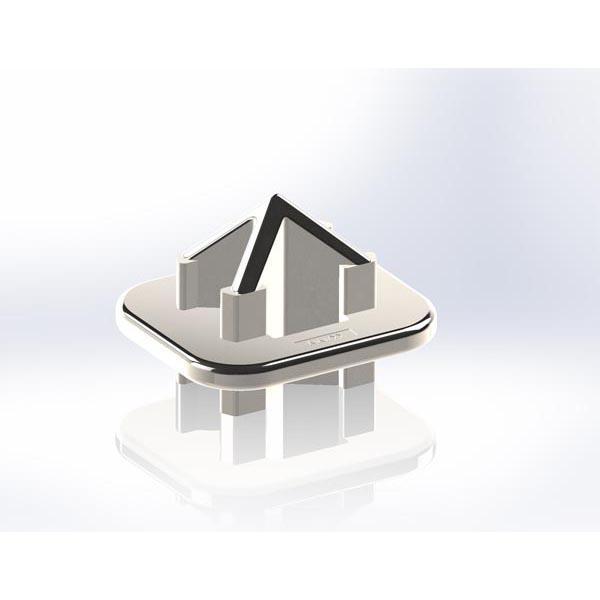

BF-51 Конус штабелирующий нижний (палубный стакер) под гнездо ISO
BOTTOM STACKING CONE
 CB-05-01, SB-51, P 10.0, 1-02-29, B27, SC-1B, BC-B1 — (опорный/центрирующий) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,45 кг

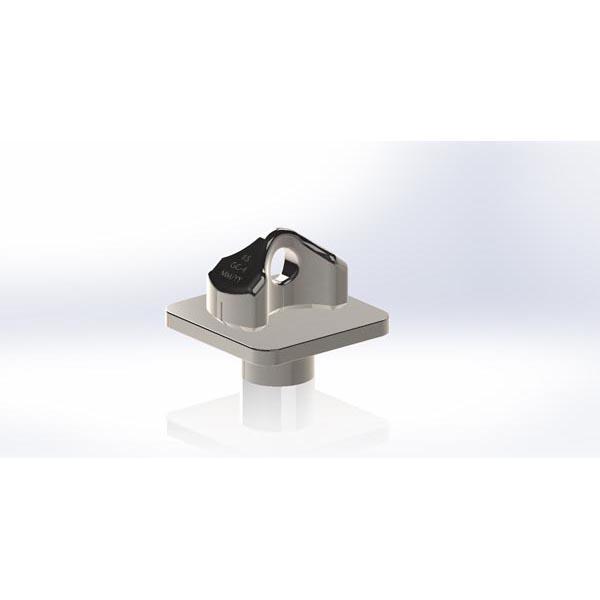

BF-61 Конус штабелирующий нижний с опорным фланцем (палубный стакер BF-61)
BOTTOM STACKING CONE (BF-61)
 CB-06-01, SB-61, P 10.1, 1-02-30, B28, SC-1R — (опорный/центрирующий) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,80 кг

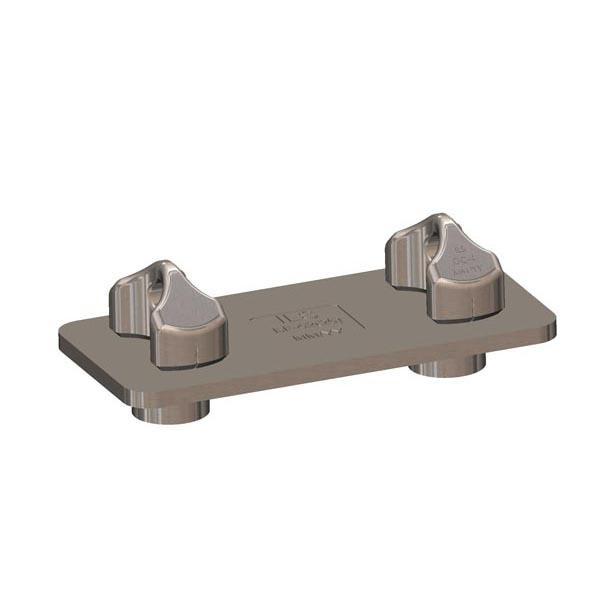

BF-62(25) Конус штабелирующий нижний двойной (палубный стакер, межцентровое 203 мм / зазор 25 мм)
BOTTOM STACKING CONE DOUBLE (25MM)
 CB-06-02(25), SB-62(25), P 10.2(25), 1-02-31-25, B28-2(25), SC-2R(25) — (горизонтальная связь + опора) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 6,80 кг

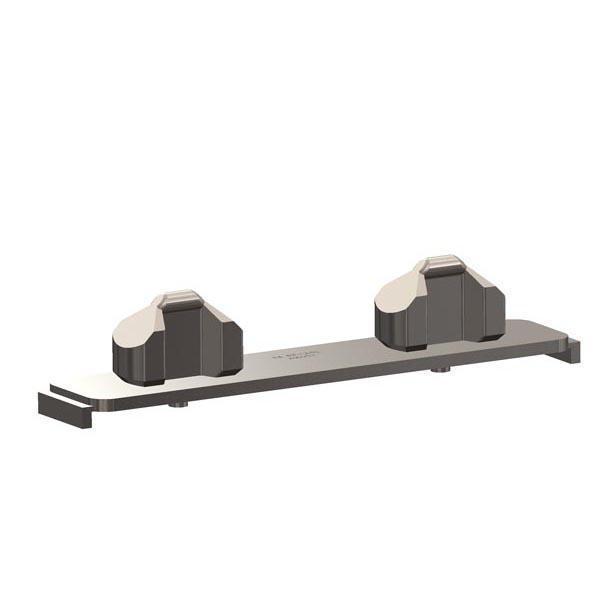

BIF-13-TC Нижний стакерный конус растяжения-сжатия (Tension-Compression)
BOTTOM STACKING CONE TENSION COMPRESSION
 CB-13-TC, SB-13TC, 1-02-35-TC, B4.5-B, SC-BTC 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 5,90 кг

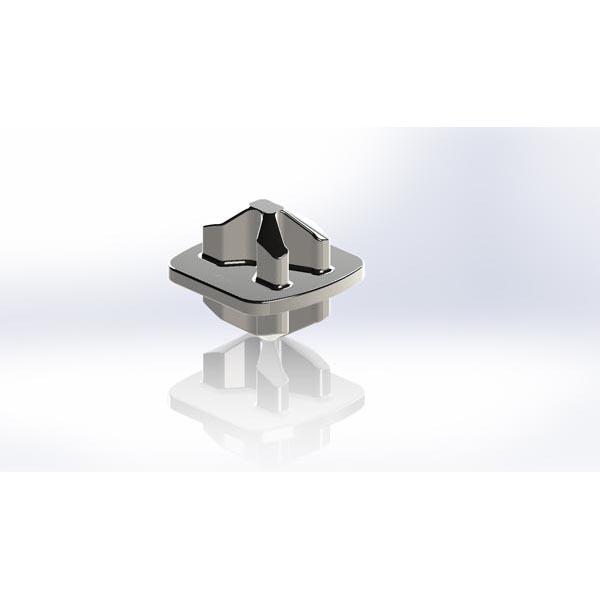

IF-11 Конус штабелирующий промежуточный одинарный с фланцем (межъярусный стакер)
INTERMEDIATE STACKING CONE
 CI-1-1F, SI-1, S 1.1, C15A, IS-1 + IS-1/115, SZ-1, F447 + F447-2-2, 1-02-01, B4.2-4, B29.1, SC-1, E1-5-3A, SC-1A (HDG), BC-A2, S-3 — (центрирующий) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 3,12 кг
IF-12(25) Конус штабелирующий промежуточный двойной (межъярусный стакер, зазор 25 мм / CC=203 мм)
INTERMEDIATE STACKING CONE DOUBLE (25MM)
 CI-1-2(25), SI-2(25), S 1.2(25), C15B-25, IS-2/25, SZ-2(25), F448-25, 1-02-02-25, B4.3-25, B29.2, SC-2(25), BC-A3/25 250 кН (горизонтальная связь) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 7,40 кг
IF-13-TC Промежуточный стакерный конус растяжения-сжатия (Tension-Compression)
INTERMEDIATE STACKING CONE TENSION COMPRESSION
 CI-13-TC, SI-13TC, S 1.15, 1-02-05-TC, B4.5-I, SC-ITC 500 кН (50 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 6,20 кг

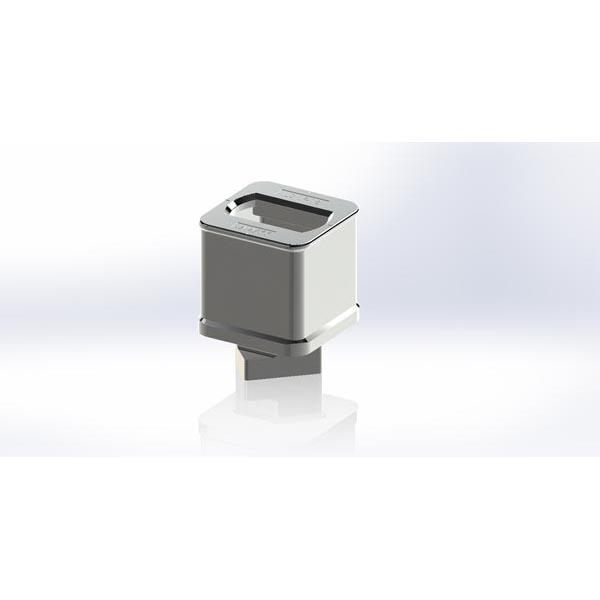

IF-18 Выравнивающий высотный адаптер-стакер 6" (152 мм, тип IF-18)
6" COMPENSATING STACKING CONE (IF-18)
 CI-18, SC-6/18, S 1.60, CSC-6A, 1-02-20-6, B5.1-152, HASC-6 — (высотный компенсатор 6 дюймов) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 9,50 кг

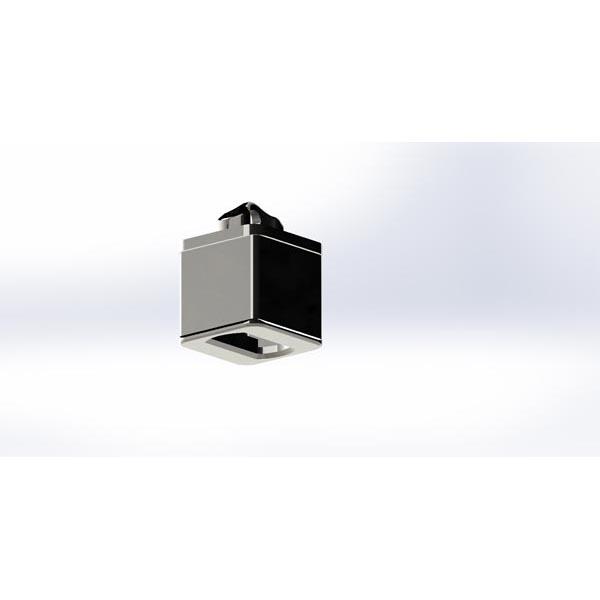

IF-71 Выравнивающий высотный адаптер-стакер 6" (152 мм, замковый тип IF-71)
6" COMPENSATING STACKING CONE (IF-71)
 CI-71, SC-6/71, S 1.61, CSC-6B, 1-02-21-6, B5.2-152 250 кН (25 т) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 10,20 кг

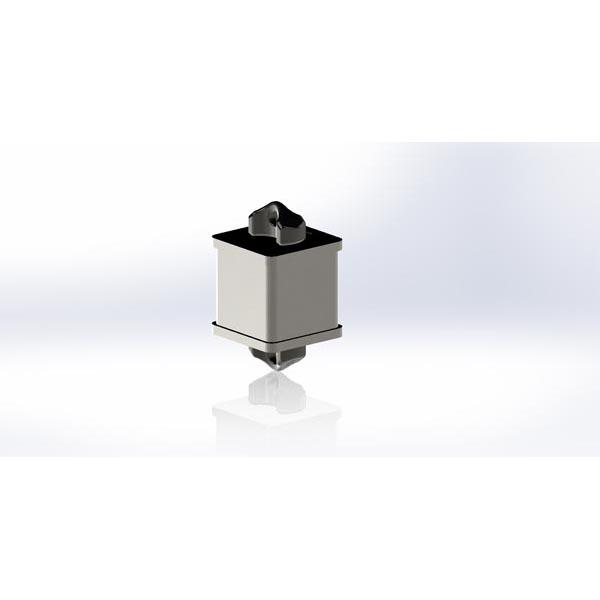

IF-111 Выравнивающий высотный адаптер-стакер 6" (152 мм, усиленный тип IF-111)
6" COMPENSATING STACKING CONE (IF-111)
 CI-111, SC-6/111, S 1.62, CSC-6C, 1-02-22-6, B5.3-152 — (высотный компенсатор 6 дюймов) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 9,80 кг

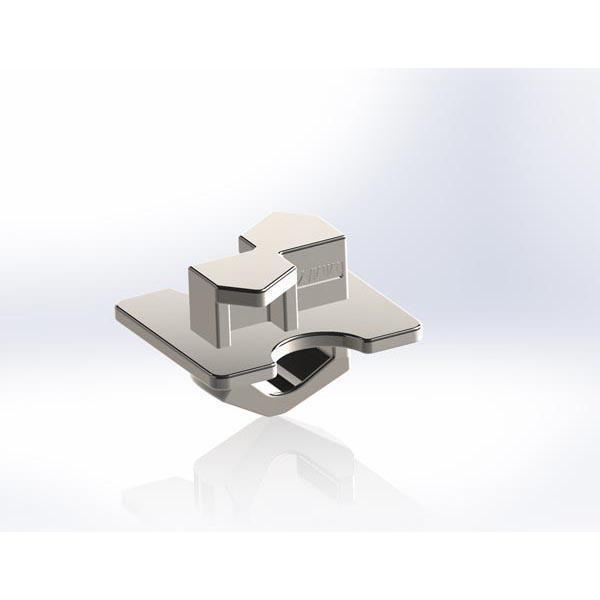

IF-91 Терминальный (складской) стакерный конус (Depot Stacker)
DEPOT STACKER
 CI-91, DS-1, S 1.91, TSC-1, 1-02-40, B4.9 — (центрирующий) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,30 кг

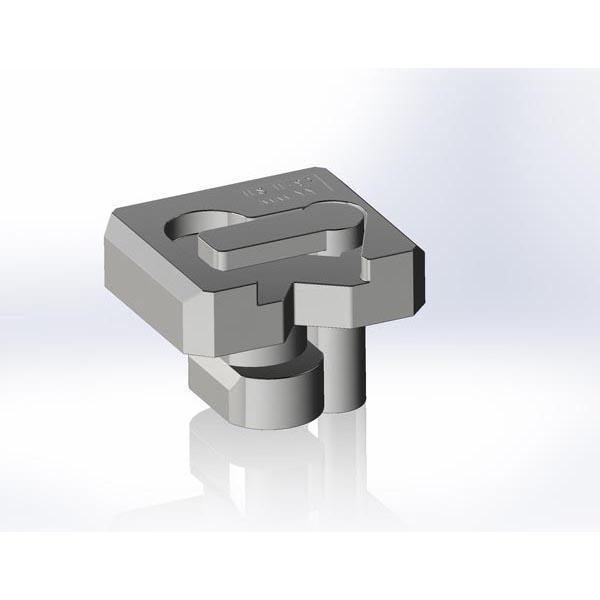

IF-92 Нажимной распорный стакер (Pressure Stacker)
PRESSURE STACKER
 CI-92, PS-1, S 1.92, PSC-1, 1-02-42, B4.8 — (распорный) Сдвиг (Shear): 300 кН (30 т) | Сжатие (Compression): 1500 кН (150 т) 3,59 кг

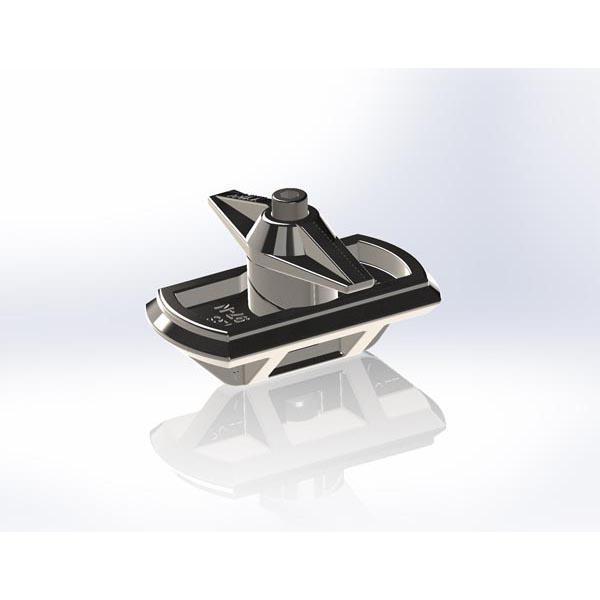

IF-97-N Самофиксирующийся подвесной стакер без фланца (Self Hanging Stacker)
SELF HANGING STACKER (IF-97-N)
 CI-97N, SHS-1N, S 1.80, HS-1, 1-02-15-N, B4.6-N, SHC-1 — (самоудерживающийся в фитинге) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 1,47 кг

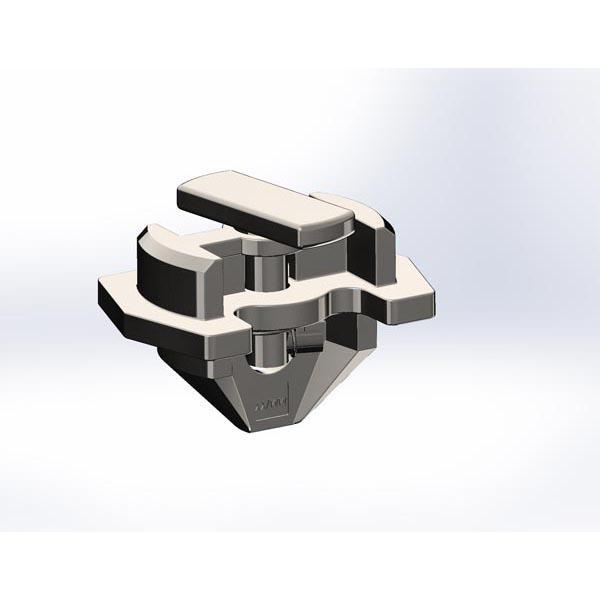

IF-98 Самофиксирующийся подвесной стакер с фланцем (Self Hanging Stacker)
SELF HANGING STACKER WITH FLANGE (IF-98)
 CI-98, SHS-2, S 1.81, HS-2, 1-02-16, B4.7, SHC-2 — (самоудерживающийся с фланцем) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,75 кг
IF-98(28) Самофиксирующийся подвесной стакер с усиленным фланцем 28 мм
SELF HANGING STACKER (28MM FLANGE)
 CI-98(28), SHS-2(28), S 1.81(28), HS-2/28, 1-02-16-28, B4.7-28 — (самоудерживающийся с фланцем 28 мм) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 3,15 кг
IF-99 Самофиксирующийся подвесной трюмный конус (тип IF-99)
SELF HANGING STACKER (IF-99)
 CI-99, SHS-3, S 1.82, HS-3, 1-02-17, B4.7-99, SHC-3 — (самоудерживающийся) Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) 2,90 кг
