РАЗДЕЛ КАТАЛОГА TOKOT · 9 НОМЕНКЛАТУРНЫХ ПОЗИЦИЙ · RO-RO DECK LASHING POTS & CLOVERLEAF SOCKETS

Палубные гнезда Ро-Ро («клеверный лист», вварные стаканы)

Вварные утопленные и выступающие палубные гнезда типа «клеверный лист» (Cloverleaf Socket) под концевики «слоновья нога» (Elephant Foot) и палубные стаканы с крестовиной (Lashing Pots) для крепления накатной техники и ролл-трейлеров.

Исполнение: Кованая и литая судостроительная легированная сталь повышенной прочности Нормативы: ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register ↓ Перейти к сводной таблице характеристик раздела

Карточки изделий раздела «Палубные гнезда Ро-Ро (Lashing points)» (9 SKU)

Нажмите на карточку или артикул для перехода к полному паспорту изделия и списку совместимых фитингов

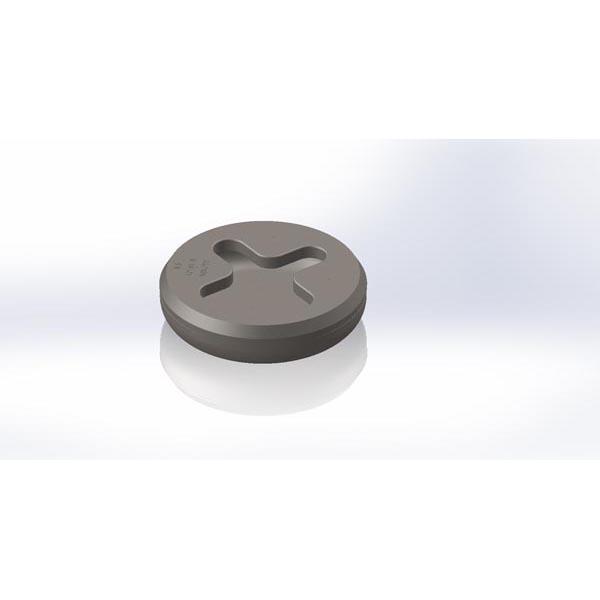

Утопленное палубное гнездо «клеверный лист» (Flush Cloverleaf Socket, базовая модель)
FLUSH CLOVERLEAF SOCKET (LP-81-B)
Растяжение (MBL): 2x200 кН (2x20 т)
Параметры: MBL: 2x200 кН (под фитинг «слоновья нога»)
SWL / Proof: 2x100 кН
Кросс-номера: FA-08-1 (NIET FA-08-1G), FF-8A, LP 17.1, LP-E-F/R4X/272×16/III, F-3/WH, F517-1 + F2500-1, 1-01-40, A11.4-58-125, A16, ELP-2, LP-2

Сводная инженерная таблица раздела «Палубные гнезда Ро-Ро (Lashing points)»

Все артикулы, альтернативные кросс-номера (Alternative references), нагрузки MBL и масса в одной таблице
Артикул SKU Наименование (RU / EN) Альтернативные кросс-номера (Alternative references) Растяжение (MBL) Сдвиг / Сжатие / Специфика Масса

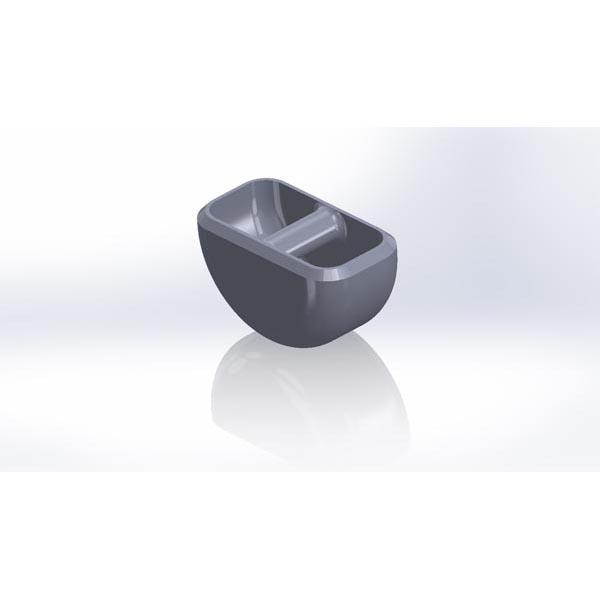

LP-31 Утопленный палубный стакан с крестовиной (Lashing Pot) MBL 36 т
LASHING POT
 FA-31-1, LP-31, LP 18.1, 1-01-45, A11.8, B18 360 кН (36 т) MBL: 360 кН (36 т) 10,80 кг

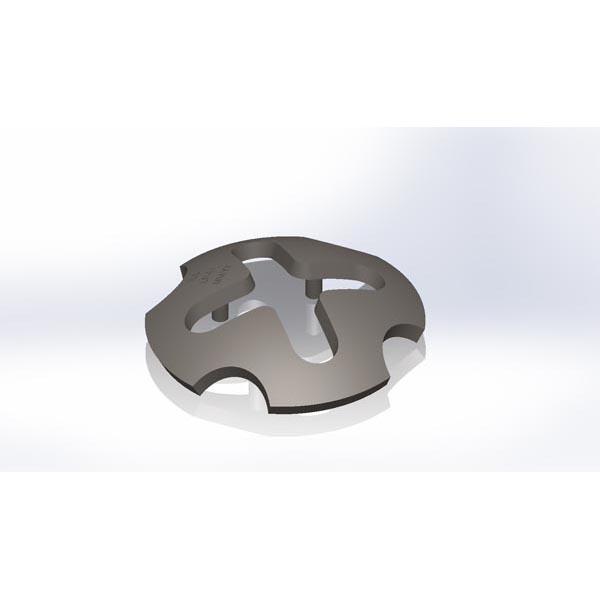

LP-61 Выступающее палубное гнездо «клеверный лист» (под «слоновью ногу», тип LP-61)
RAISED CLOVERLEAF SOCKET (LP-61)
 FA-61-1, FR-8A, LP 17.5, LP-E-R/1, 1-01-42-1, A11.5-1, ELP-1A 2x200 кН (2x20 т) MBL: 2x200 кН (под фитинг «слоновья нога») 4,57 кг

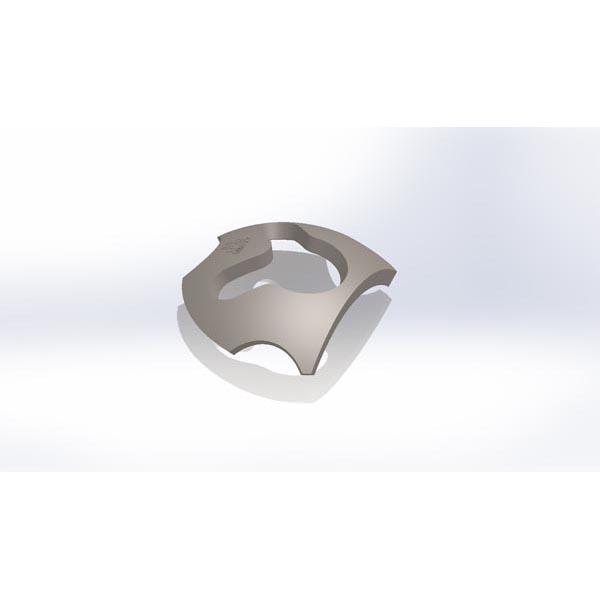

LP-62 Выступающее палубное гнездо «клеверный лист» (тип LP-62)
RAISED CLOVERLEAF SOCKET (LP-62)
 FA-62-1, FR-8B, LP 17.6, LP-E-R/2, 1-01-42-2, A11.5-2, ELP-1B 2x200 кН (2x20 т) MBL: 2x200 кН (под фитинг «слоновья нога») 4,85 кг

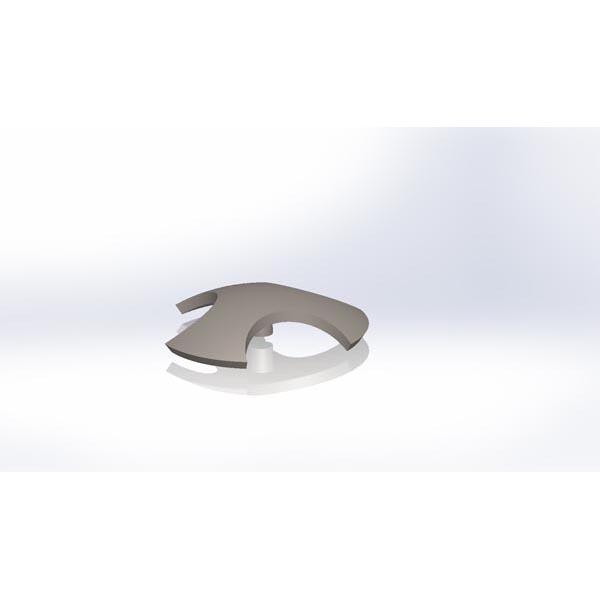

LP-66 Выступающее палубное гнездо для крепления легковых авто MBL 4 т
RAISED CARLASHING SOCKET
 FA-66A, FR-7B, LP-H-R/150×8/PM, ZY-1, A20 40 кН (4 т) MBL: 40 кН (4 т) 0,71 кг
LP-81-B Утопленное палубное гнездо «клеверный лист» (Flush Cloverleaf Socket, базовая модель)
FLUSH CLOVERLEAF SOCKET (LP-81-B)
 FA-08-1 (NIET FA-08-1G), FF-8A, LP 17.1, LP-E-F/R4X/272×16/III, F-3/WH, F517-1 + F2500-1, 1-01-40, A11.4-58-125, A16, ELP-2, LP-2 2x200 кН (2x20 т) MBL: 2x200 кН (под фитинг «слоновья нога») 7,19 кг

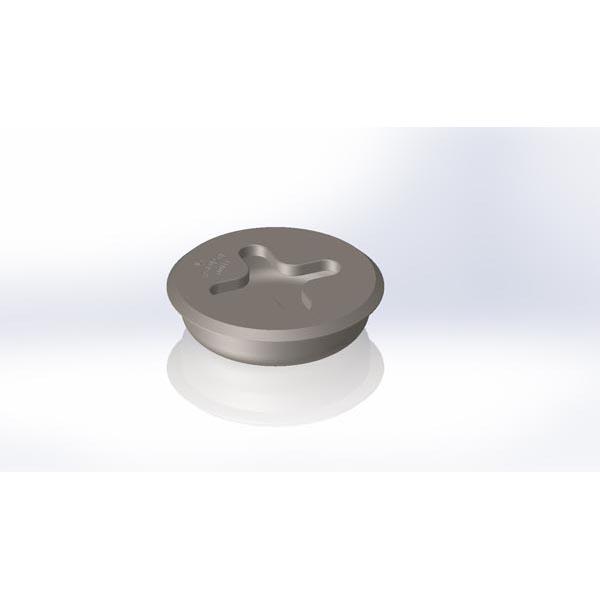

LP-81-B(258) Утопленное палубное гнездо «клеверный лист» (диаметр 258 мм)
FLUSH CLOVERLEAF SOCKET (D=258MM)
 FA-08-1(258), FF-8A-258, LP 17.1(258), LP-E-F/258, 1-01-40-258, A11.4-258 2x201 кН (2x20 т) MBL: 2x201 кН (под фитинг «слоновья нога») 6,85 кг

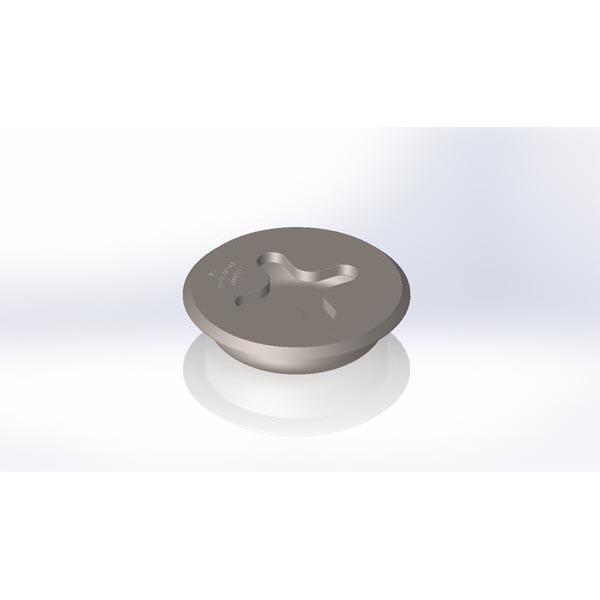

LP-81-B(280) Утопленное палубное гнездо «клеверный лист» (диаметр 280 мм)
FLUSH CLOVERLEAF SOCKET (D=280MM)
 FA-08-1(280), FF-8A-280, LP 17.1(280), LP-E-F/280, 1-01-40-280, A11.4-280 2x202 кН (2x20 т) MBL: 2x202 кН (под фитинг «слоновья нога») 7,45 кг

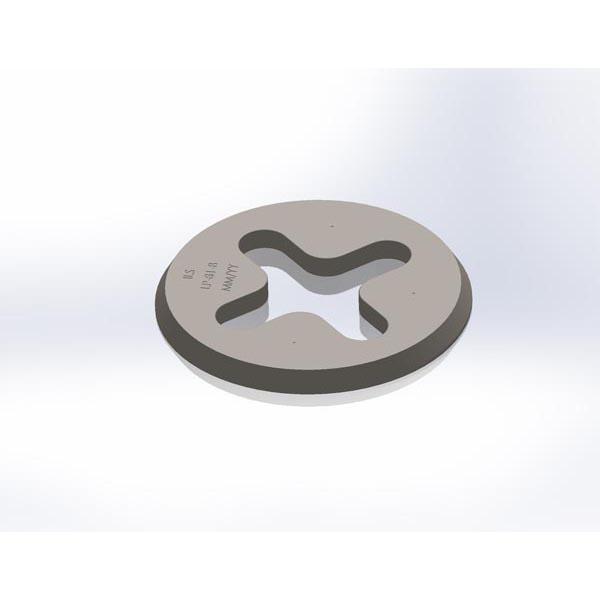

LP-81-TOP Верхняя приварная плита «клеверный лист» (без донной чаши)
TOPPLATE CLOVERLEAF SOCKET
 FA-08-TOP, FF-8-TOP, LP 17.1-T, LP-E-TOP, 1-01-40-T, A11.4-TOP 2x203 кН (2x20 т) MBL: 2x203 кН (под фитинг «слоновья нога») 4,10 кг

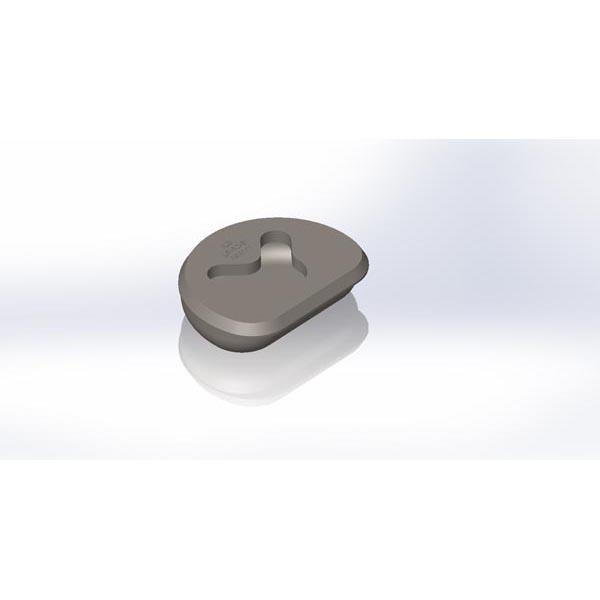

LP-82-B Утопленное палубное гнездо «клеверный лист» усиленное (тип LP-82-B)
FLUSH CLOVERLEAF SOCKET (LP-82-B)
 FA-09-1, FF-9A, LP 17.2, LP-E-F/82, 1-01-41, A11.6, ELP-3 2x204 кН (2x20 т) MBL: 2x204 кН (под фитинг «слоновья нога») 7,80 кг
