| Артикул по каталогу TOKOT (SKU) | LA2.13.3M |
|---|---|

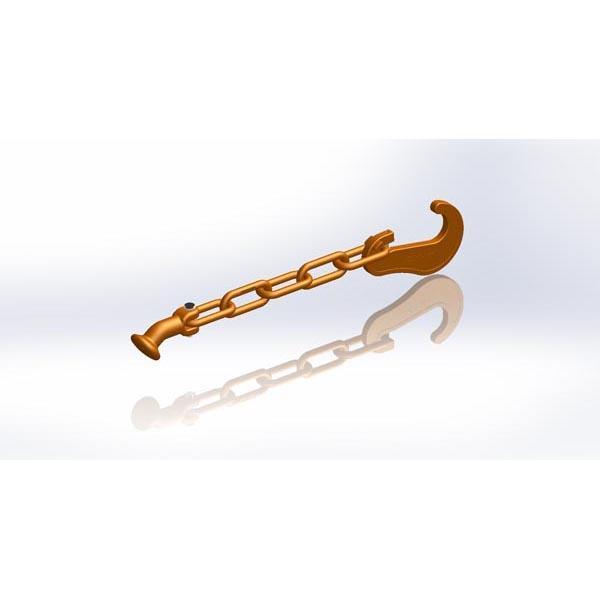

| Российское инженерное наименование | Цепной найтов 13 мм «крюк – слоновья нога» L=3 м, MBL 20 т |
| Международное наименование (English) | CHAINLASHING 13MM HK/EF (L=3M) |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т) (13mm Heavy Duty Marine Lashing Chains & Levers (MBL 20t)) |
| Альтернативные кросс-номера (Alternative references) | CL-13-3M-EF, C1.3(13)-3, 1-10-03-13-3 |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр 13 мм, L=3 м, крюк HO-1321 + слоновья нога HO-1421 |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 12,60 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LP-81-B Утопленное палубное гнездо «клеверный лист» (LP-82-B Утопленное палубное гнездо «клеверный лист» уLP-61 Выступающее палубное гнездо «клеверный лист» LP-62 Выступающее палубное гнездо «клеверный лист» LT-620 Рычажный натяжитель цепи (талреп-рычаг) 13 ммLT-820 Рычажный натяжитель цепи 13 мм усиленный (типAST-30 Быстродействующий цепной/пневмомеханический нLE-32 Приварной крепежный рым для рам полуприцепов |
Инженерное назначение и условия эксплуатации изделия LA2.13.3M
Изделие LA2.13.3M (Цепной найтов 13 мм «крюк – слоновья нога» L=3 м, MBL 20 т / CHAINLASHING 13MM HK/EF (L=3M)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т)». Тяжелые судовые крепежные цепи калибра 13 мм (Grade 80, MBL 200 кН / 20 т), стандартные палубные и Ро-Ро найтовы 3 м и 6 м («крюк-крюк», «крюк — слоновья нога») и рычажные натяжители LT-620 и LT-820.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Калибр 13 мм, L=3 м, крюк HO-1321 + слоновья нога HO-1421) позиция LA2.13.3M полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CL-13-3M-EF, C1.3(13)-3, 1-10-03-13-3. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
