| Артикул по каталогу TOKOT (SKU) | CL-13 |
|---|---|

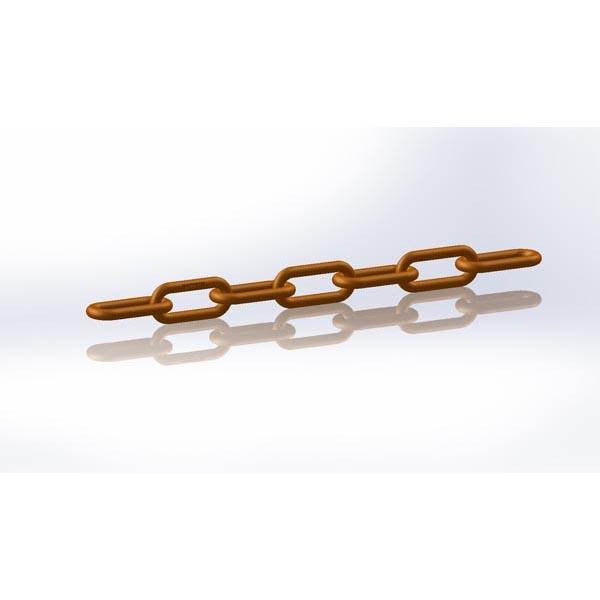

| Российское инженерное наименование | Тяжелая судовая крепежная цепь калибра 13 мм (Grade 80) MBL 20 т |
| Международное наименование (English) | CHAIN 13 MM |
| Раздел каталога | Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т) (13mm Heavy Duty Marine Lashing Chains & Levers (MBL 20t)) |
| Альтернативные кросс-номера (Alternative references) | CH-13, C1.1(13), 1-10-01-13, LC-13MM |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Калибр: 13 мм | MBL: 200 кН (20 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 3,20 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LT-620 Рычажный натяжитель цепи (талреп-рычаг) 13 ммLT-820 Рычажный натяжитель цепи 13 мм усиленный (типTA-1 Хвостовая цепь с крюком для рычажного натяжитHO-1321 Цепной крюк C-типа (C-Hook) с вилочным креплеHO-1220 Кованый крюк с проушиной (Eye Hook) 13 мм MBLHO-1421 Вилочный концевой фитинг «слоновья нога» (CleST-1022 Цепной винтовой талреп с крюком и укорачивающAST-30 Быстродействующий цепной/пневмомеханический н |
Инженерное назначение и условия эксплуатации изделия CL-13
Изделие CL-13 (Тяжелая судовая крепежная цепь калибра 13 мм (Grade 80) MBL 20 т / CHAIN 13 MM) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Цепные найтовы и крепежные цепи калибра 13 мм (MBL 20 т)». Тяжелые судовые крепежные цепи калибра 13 мм (Grade 80, MBL 200 кН / 20 т), стандартные палубные и Ро-Ро найтовы 3 м и 6 м («крюк-крюк», «крюк — слоновья нога») и рычажные натяжители LT-620 и LT-820.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Калибр: 13 мм | MBL: 200 кН (20 т)) позиция CL-13 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CH-13, C1.1(13), 1-10-01-13, LC-13MM. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
