| Артикул по каталогу TOKOT (SKU) | AST-33 |
|---|---|

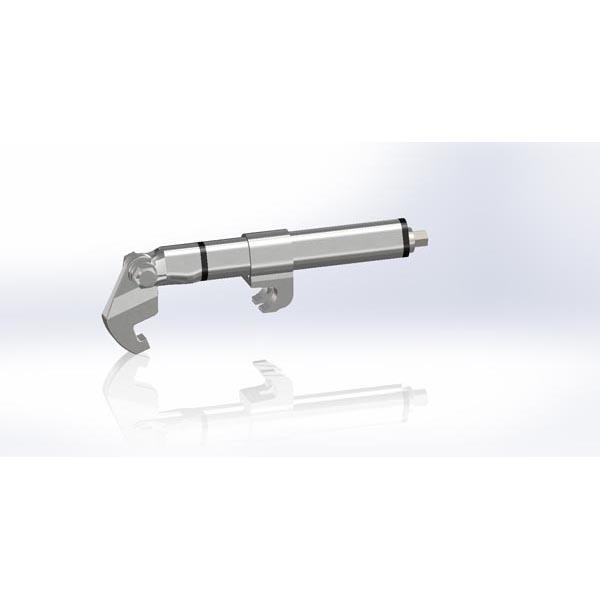

| Российское инженерное наименование | Быстродействующий натяжитель Speedlash со специальным крюком HO-38 MBL 20 т |
| Международное наименование (English) | SPEEDLASH WITH HOOK HO-38 (AST-33) |
| Раздел каталога | Скоростные и пневмомеханические натяжители цепей (Speedlashes) (Speedlash Rapid Chain Tensioners & Accessories) |
| Альтернативные кросс-номера (Alternative references) | TE-45-20-38, S-44-38, 1-10-35-02, C14.3 |
| Разрывная нагрузка на растяжение (MBL Tension) | 200 кН (20 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Со спецкрюком HO-38, MBL: 200 кН (20 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 100 кН (10 т) |
| Испытательная пробная нагрузка (Proof Load) | 120 кН |
| Масса единицы изделия (Weight) | 7,50 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | HO-38 Специальный палубный крюк Ро-Ро для натяжителLP-81-B Утопленное палубное гнездо «клеверный лист» (LP-13 D-кольцо с приварной скобой в сборе MBL 20 тCL-13 Тяжелая судовая крепежная цепь калибра 13 мм LA4.13.3M Цепной найтов 13 мм с одним крюком (свободный |
Инженерное назначение и условия эксплуатации изделия AST-33
Изделие AST-33 (Быстродействующий натяжитель Speedlash со специальным крюком HO-38 MBL 20 т / SPEEDLASH WITH HOOK HO-38 (AST-33)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Скоростные и пневмомеханические натяжители цепей (Speedlashes)». Быстродействующие редукторные натяжители цепей серии Speedlash (AST-30..AST-34, MBL 20 т) с приводом от трещоточного ключа или пневмогайковерта, а также сменные концевики «слоновья нога» и крюки.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (200 кН (20 т); Со спецкрюком HO-38, MBL: 200 кН (20 т)) позиция AST-33 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: TE-45-20-38, S-44-38, 1-10-35-02, C14.3. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
