| Артикул по каталогу TOKOT (SKU) | LP-91-45 |
|---|---|

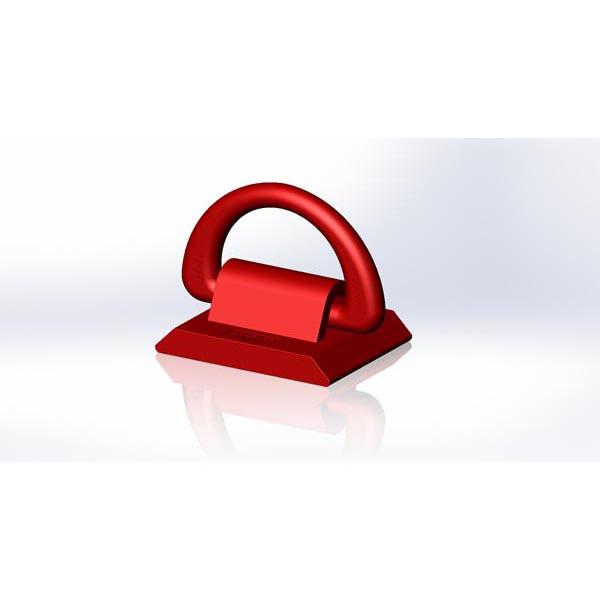

| Российское инженерное наименование | Съемное D-кольцо с основанием «ласточкин хвост» 45° MBL 36 т |
| Международное наименование (English) | U-FRAME D-RING 45° MBL 36 TON |
| Раздел каталога | Приварные рымы, D-кольца и крепежные обухи (D-Rings, Flush Deck Rings & Lashing Plates) |
| Альтернативные кросс-номера (Alternative references) | FA-30-1, LE-4, 1-00-00-SL-45, A16.8-45, B44, DR36-UF45 |
| Разрывная нагрузка на растяжение (MBL Tension) | 360 кН (36 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 360 кН (36 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 180 кН (18 т) |
| Испытательная пробная нагрузка (Proof Load) | 270 кН |
| Масса единицы изделия (Weight) | 7,20 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | DF-31-45 Палубное гнездо типа «ласточкин хвост» 45°DF-31-45-260 Удлиненное палубное гнездо «ласточкин хвост» DF-32-45(25) Двойное палубное гнездо «ласточкин хвост» 45°DF-32-45(80) Двойное палубное гнездо «ласточкин хвост» 45°ST-4508 Талреп судовой контейнерный под штангу с бобыCL-13 Тяжелая судовая крепежная цепь калибра 13 мм |
Инженерное назначение и условия эксплуатации изделия LP-91-45
Изделие LP-91-45 (Съемное D-кольцо с основанием «ласточкин хвост» 45° MBL 36 т / U-FRAME D-RING 45° MBL 36 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Приварные рымы, D-кольца и крепежные обухи». Судовые приварные D-образные кольца со скобой (обоймой) MBL от 4 до 67 т, утопленные палубные рымы в чаше, съемные поворотные D-кольца под гнезда ISO и приварные рым-пластины (обухи) для крепления контейнерных штанг, талрепов и цепных найтовов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (360 кН (36 т); MBL: 360 кН (36 т)) позиция LP-91-45 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FA-30-1, LE-4, 1-00-00-SL-45, A16.8-45, B44, DR36-UF45. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
