| Артикул по каталогу TOKOT (SKU) | LP-18 |
|---|---|
| Российское инженерное наименование | Двойное D-кольцо с приварной скобой MBL 50 т |
| Международное наименование (English) | DOUBLE D-RING + STRAP MBL 50 TON |
| Раздел каталога | Приварные рымы, D-кольца и крепежные обухи (D-Rings, Flush Deck Rings & Lashing Plates) |
| Альтернативные кросс-номера (Alternative references) | FA-01-2(50), LE-2/50, LE 23.13, 1-00-10-D, A14.7, A12.3, DR50-2 |
| Разрывная нагрузка на растяжение (MBL Tension) | 2x500 кН (2x50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 500 кН (50 т) на кольцо |
| Расчетная рабочая нагрузка (SWL / MSL) | 2x250 кН |
| Испытательная пробная нагрузка (Proof Load) | 2x375 кН |
| Масса единицы изделия (Weight) | 7,35 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | ST-4508 Талреп судовой контейнерный под штангу с бобыST-4509 Талреп судовой контейнерный под штангу с бобыST-1365 Талреп судовой контейнерный открытого типа «к |
Инженерное назначение и условия эксплуатации изделия LP-18

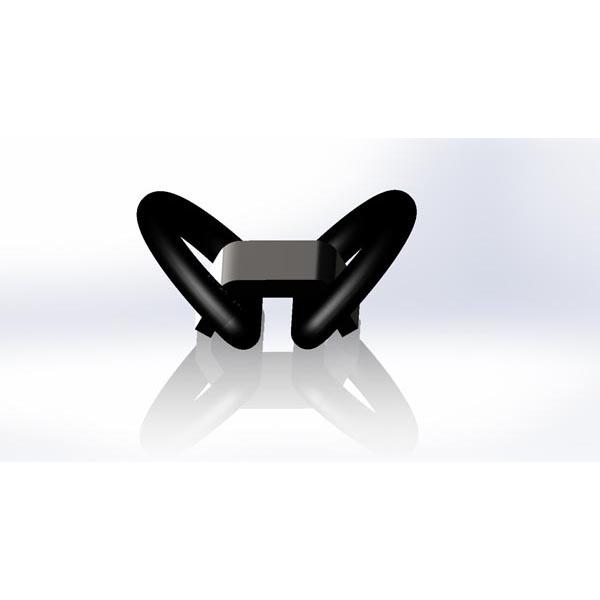

Изделие LP-18 (Двойное D-кольцо с приварной скобой MBL 50 т / DOUBLE D-RING + STRAP MBL 50 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Приварные рымы, D-кольца и крепежные обухи». Судовые приварные D-образные кольца со скобой (обоймой) MBL от 4 до 67 т, утопленные палубные рымы в чаше, съемные поворотные D-кольца под гнезда ISO и приварные рым-пластины (обухи) для крепления контейнерных штанг, талрепов и цепных найтовов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (2x500 кН (2x50 т); MBL: 500 кН (50 т) на кольцо) позиция LP-18 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FA-01-2(50), LE-2/50, LE 23.13, 1-00-10-D, A14.7, A12.3, DR50-2. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
