| Артикул по каталогу TOKOT (SKU) | ST-4509 |
|---|---|

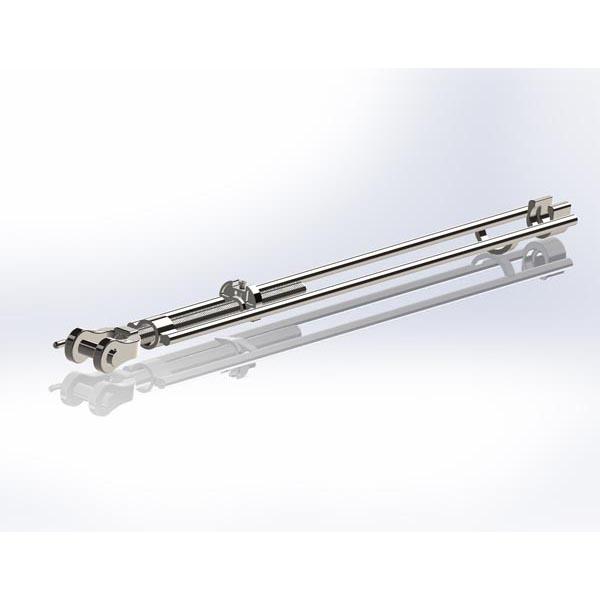

| Российское инженерное наименование | Талреп судовой контейнерный под штангу с бобышками (исполнение с крюком), MBL 50 т |
| Международное наименование (English) | TURNBUCKLE KNOB TYPE MBL 50 TON (ST-4509) |
| Раздел каталога | Талрепы судовые контейнерные (найтовые винтовые стяжки) (Marine Container Turnbuckles (Knob & Jaw/Hook Type)) |
| Альтернативные кросс-номера (Alternative references) | TB-4509, S-4509, TB 21.9, C1K-50H, 1-06-09, B11.9, BA-B2 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Tension: 500 кН (50 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН (25 т) |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 15,23 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LB-44(2450) Крепежная штанга (лашинг-бар) с бобышками (KnLB-44(4950) Крепежная штанга (лашинг-бар) с бобышками (KnLB-44-V(4480) Вертикальная крепежная штанга с бобышками L=4LB-47(550) Удлинитель крепежной штанги с бобышками для LLP-11 D-кольцо с приварной скобой в сборе MBL 36 тLP-14 D-кольцо с приварной скобой в сборе MBL 50 тLP-27-1 Одинарная приварная крепежная пластина (рым-пOT-12 Монтажный ключ-трещотка для судовых контейнер |
Инженерное назначение и условия эксплуатации изделия ST-4509
Изделие ST-4509 (Талреп судовой контейнерный под штангу с бобышками (исполнение с крюком), MBL 50 т / TURNBUCKLE KNOB TYPE MBL 50 TON (ST-4509)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Талрепы судовые контейнерные (найтовые винтовые стяжки)». Судовые винтовые талрепы открытого типа и специализированные контейнерные талрепы с гнездом под бобышку крепежной штанги (MBL 500 кН / 50 т) с вилочным или крюковым нижним захватом под палубные рымы и D-кольца.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); MBL Tension: 500 кН (50 т)) позиция ST-4509 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: TB-4509, S-4509, TB 21.9, C1K-50H, 1-06-09, B11.9, BA-B2. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
