| Артикул по каталогу TOKOT (SKU) | LP-67 |
|---|---|

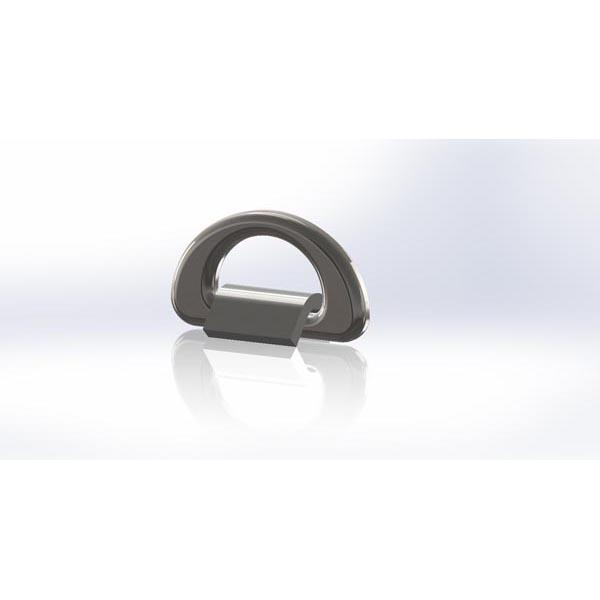

| Российское инженерное наименование | Тяжелое D-кольцо с приварной скобой в сборе MBL 67 т |
| Международное наименование (English) | D-RING + STRAP MBL 67 TON |
| Раздел каталога | Приварные рымы, D-кольца и крепежные обухи (D-Rings, Flush Deck Rings & Lashing Plates) |
| Альтернативные кросс-номера (Alternative references) | F198 met F198-1-1 of F198-1 met F198A-4, FA-01-1(67), LE-1/67, DR67 |
| Разрывная нагрузка на растяжение (MBL Tension) | 670 кН (67 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 670 кН (67 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 335 кН (33,5 т) |
| Испытательная пробная нагрузка (Proof Load) | 500 кН |
| Масса единицы изделия (Weight) | 4,64 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LP-67-R Кольцо D-образное тяжелое отдельно (без скобыLP-67-S Приварная скоба (хомут) для тяжелого D-кольцаST-4508 Талреп судовой контейнерный под штангу с бобыST-4509 Талреп судовой контейнерный под штангу с бобы |
Инженерное назначение и условия эксплуатации изделия LP-67
Изделие LP-67 (Тяжелое D-кольцо с приварной скобой в сборе MBL 67 т / D-RING + STRAP MBL 67 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Приварные рымы, D-кольца и крепежные обухи». Судовые приварные D-образные кольца со скобой (обоймой) MBL от 4 до 67 т, утопленные палубные рымы в чаше, съемные поворотные D-кольца под гнезда ISO и приварные рым-пластины (обухи) для крепления контейнерных штанг, талрепов и цепных найтовов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (670 кН (67 т); MBL: 670 кН (67 т)) позиция LP-67 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: F198 met F198-1-1 of F198-1 met F198A-4, FA-01-1(67), LE-1/67, DR67. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
