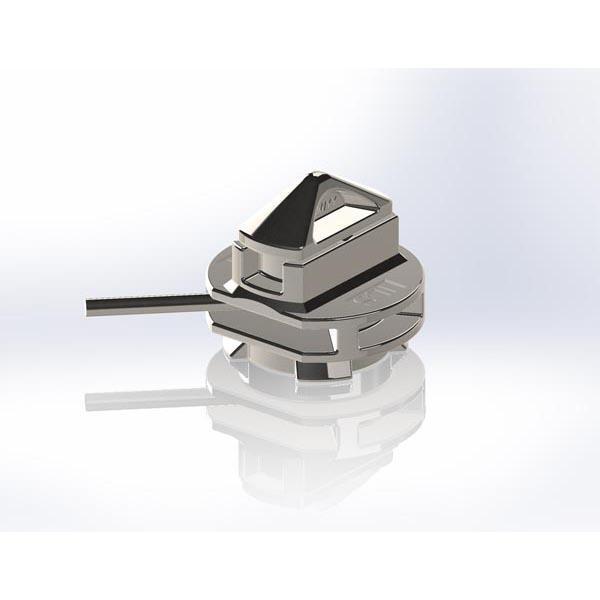

| Артикул по каталогу TOKOT (SKU) | BF-66-R |
|---|---|
| Российское инженерное наименование | Твистлок с байонетным основанием (Breech Base, правое запирание) |
| Международное наименование (English) | BREECH BASE TWISTLOCK RIGHT BLOCKING |
| Раздел каталога | Замки поворотные контейнерные (твистлоки и мидлоки) (Manual, Semi-Automatic Twistlocks (SATL) & Midlocks) |
| Альтернативные кросс-номера (Alternative references) | CB-66-R, T-3/R, T 4.1-R, C5C-R, BBTL-R, F449-3R, 1-03-05-R, B1.5-R, BE-A1R |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 5,51 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | DF-66 Выступающее палубное гнездо байонетного типа DF-76 Утопленное палубное гнездо байонетного типа (OT-66 Защитная крышка-заглушка для байонетных палубOT-14 Специальный ключ для заглушек байонетных палуOT-3(2M) Операционная штанга для ручных твистлоков, дл |
Инженерное назначение и условия эксплуатации изделия BF-66-R
Изделие BF-66-R (Твистлок с байонетным основанием (Breech Base, правое запирание) / BREECH BASE TWISTLOCK RIGHT BLOCKING) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Замки поворотные контейнерные (твистлоки и мидлоки)». Съемные поворотные замки для вертикального скрепления контейнеров между ярусами и к палубе: палубные твистлоки «ласточкин хвост» 45°/55°, байонетные замки, ручные промежуточные твистлоки, полуавтоматические двухтросовые и однотросовые твистлоки (SATL) и межконтейнерные замки 20-футовых контейнеров (мидлоки).
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция BF-66-R полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CB-66-R, T-3/R, T 4.1-R, C5C-R, BBTL-R, F449-3R, 1-03-05-R, B1.5-R, BE-A1R. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
