| Артикул по каталогу TOKOT (SKU) | TJ-1 |
|---|---|
| Российское инженерное наименование | Винтовой опорный домкрат для трейлеров (Trailer Jack) MBL 40 т |
| Международное наименование (English) | TRAILER JACK MBL 40 TON |
| Раздел каталога | Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты (Ro-Ro Trailer Horses (Trestles) & Trailer Jacks) |
| Альтернативные кросс-номера (Alternative references) | CT-J1, RR-20, TJ 35.1, GE-TJ40, Q-2 |
| Разрывная нагрузка на растяжение (MBL Tension) | — (опорный домкрат) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Compression: 400 кН (40 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | SWL Сжатие (Compression): 200 кН (20 т) |
| Испытательная пробная нагрузка (Proof Load) | 300 кН |
| Масса единицы изделия (Weight) | 38,50 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | TH-1-0 Опорный козел для полуприцепов (трейлер-хорс)TH-1S-G Опорный козел для полуприцепов MBL 100 т, ширWC-2 Тяжелый резиновый противооткатный упор (башмаRM-1 Противоскользящий резиновый мат 2500×700×10 м |
Инженерное назначение и условия эксплуатации изделия TJ-1

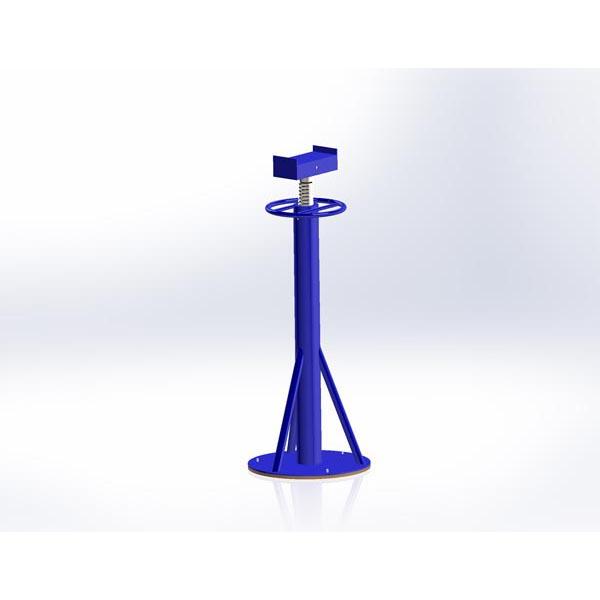

Изделие TJ-1 (Винтовой опорный домкрат для трейлеров (Trailer Jack) MBL 40 т / TRAILER JACK MBL 40 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Козлы опорные трейлерные (тумбы под полуприцепы) и домкраты». Судовые опорные козлы (трейлер-хорсы / опорные тумбы) грузоподъемностью MBL от 100 до 150 т (шириной 1500, 1600 и 1700 мм), винтовые страховочные домкраты под полуприцепы (40 т) и сменные колесные узлы.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (— (опорный домкрат); MBL Compression: 400 кН (40 т)) позиция TJ-1 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CT-J1, RR-20, TJ 35.1, GE-TJ40, Q-2. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
