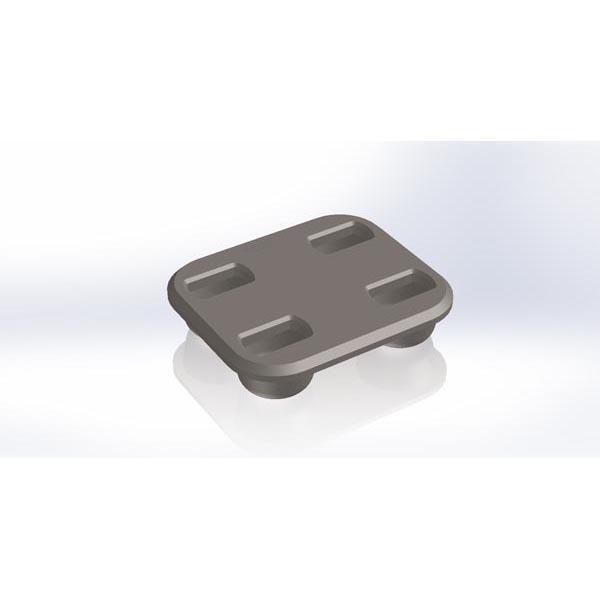

| Артикул по каталогу TOKOT (SKU) | DF-74(25)-V |
|---|---|
| Российское инженерное наименование | Утопленное двойное поперечное палубное гнездо ISO (CC=203 мм) |
| Международное наименование (English) | FLUSH ISO DECKSOCKET TRANSVERSAL CC=203MM |
| Раздел каталога | Палубные гнезда и башмаки контейнерные (Deck Sockets (Flush, Raised, Dovetail & Breech Base)) |
| Альтернативные кросс-номера (Alternative references) | FE-12-2(25), FR-21B-203, FS 11.13(25), FF-2Q/203, 1-01-08-203, A5.8-203 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 15,10 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | IF-51-L Замок поворотный контейнерный (ручной промежуIF-51-R Замок поворотный контейнерный (ручной промежуIF-56 Полуавтоматический поворотный замок — твистлоOT-6 Защитная пластиковая заглушка для палубных гн |
Инженерное назначение и условия эксплуатации изделия DF-74(25)-V
Изделие DF-74(25)-V (Утопленное двойное поперечное палубное гнездо ISO (CC=203 мм) / FLUSH ISO DECKSOCKET TRANSVERSAL CC=203MM) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Палубные гнезда и башмаки контейнерные». Несъемные приварные и вварные (потайные водонепроницаемые) палубные гнезда ISO, башмаки типа «ласточкин хвост» (Dovetail 45° и 55°) и байонетные гнезда (Breech Base) для установки на крышках люковых закрытий, палубе и в трюмах судов-контейнеровозов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); Сдвиг (Shear): 420 кН (42 т) | Сжатие (Compression): 2000 кН (200 т)) позиция DF-74(25)-V полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: FE-12-2(25), FR-21B-203, FS 11.13(25), FF-2Q/203, 1-01-08-203, A5.8-203. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
