| Артикул по каталогу TOKOT (SKU) | LE-50 |
|---|---|

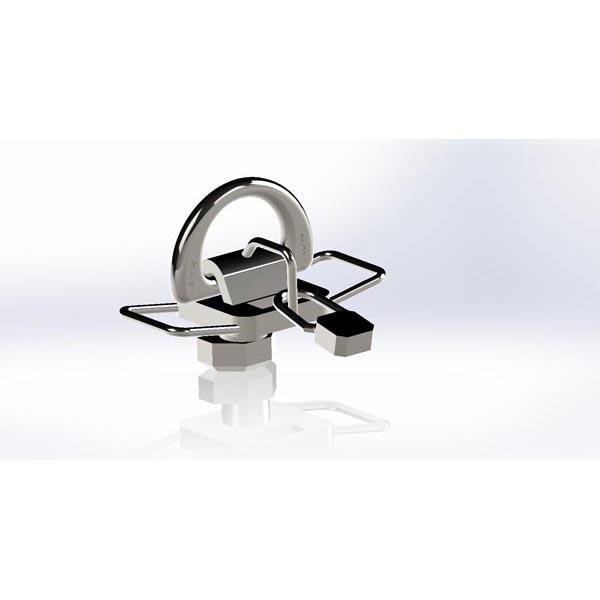

| Российское инженерное наименование | Комплект верхних грузоподъемных проушин для контейнеров (4 шт./компл.) MBL 50 т |
| Международное наименование (English) | LIFTING LUG (4 PCS/SET) |
| Раздел каталога | Захваты грузоподъемные контейнерные (верхние и боковые луги) (Container Lifting Lugs (Top & Bottom Side Lugs)) |
| Альтернативные кросс-номера (Alternative references) | LL-50-4, MK-TOP-4, 1-12-20-50, B15.1-50 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т на комплект) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | Верхний подъем за угловые фитинги ISO (4 шт. в комплекте) |
| Расчетная рабочая нагрузка (SWL / MSL) | WLL / SWL комплекта: 50 т |
| Испытательная пробная нагрузка (Proof Load) | CE / DNV |
| Масса единицы изделия (Weight) | 50,68 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | MK-5 Комплект нижних боковых грузоподъемных захватCO-TR Фитинг угловой контейнера верхний правый (ВП CO-TL Фитинг угловой контейнера верхний левый (ВЛ /DF-41-LIFT Подъемное выступающее палубное гнездо ISO (дл |
Инженерное назначение и условия эксплуатации изделия LE-50
Изделие LE-50 (Комплект верхних грузоподъемных проушин для контейнеров (4 шт./компл.) MBL 50 т / LIFTING LUG (4 PCS/SET)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Захваты грузоподъемные контейнерные (верхние и боковые луги)». Комплекты кованых верхних и нижних боковых грузоподъемных захватов (лугов / Lifting Lugs) для строповки и подъема контейнеров краном при помощи многоветвевых стропов и траверс.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т на комплект); Верхний подъем за угловые фитинги ISO (4 шт. в комплекте)) позиция LE-50 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: LL-50-4, MK-TOP-4, 1-12-20-50, B15.1-50. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
