| Артикул по каталогу TOKOT (SKU) | LB-3S(2400) |
|---|---|

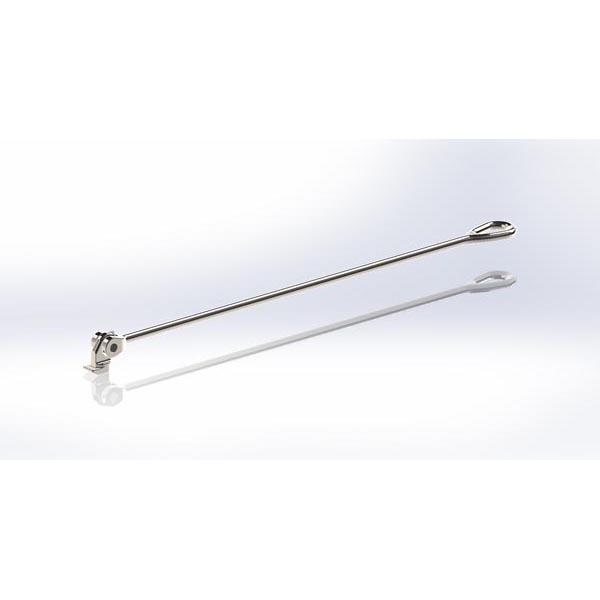

| Российское инженерное наименование | Крепежная штанга (лашинг-бар) с проушиной и поворотной головкой L=2400 мм (1 ярус) |
| Международное наименование (English) | LASHING BAR EYE/SWIVELHEAD MBL 50 TON (L=2400MM) |
| Раздел каталога | Штанги крепежные контейнерные (найтовые штанги) и удлинители (Container Lashing Bars & Extension Rods) |
| Альтернативные кросс-номера (Alternative references) | RR19-36-2270, C4-1-50, BB-B1/2400, LB-1/2400, 1-05-01-2400, B10.1-2400 |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Tension: 500 кН (50 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН (25 т) |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 12,50 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | ST-1365 Талреп судовой контейнерный открытого типа «кLB-4(310) Удлинитель крепежной штанги с проушиной для LLB-4(600) Удлинитель крепежной штанги с проушиной для LLP-27-1 Одинарная приварная крепежная пластина (рым-пLP-14 D-кольцо с приварной скобой в сборе MBL 50 тOT-11 Эргономичный инструмент захвата и установки л |
Инженерное назначение и условия эксплуатации изделия LB-3S(2400)
Изделие LB-3S(2400) (Крепежная штанга (лашинг-бар) с проушиной и поворотной головкой L=2400 мм (1 ярус) / LASHING BAR EYE/SWIVELHEAD MBL 50 TON (L=2400MM)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Штанги крепежные контейнерные (найтовые штанги) и удлинители». Жесткие кованые крепежные штанги (лашинг-бары) с бобышками (Knob Type) и поворотными головками для раскрепления 1-го, 2-го и 3-го ярусов контейнеров на палубе, а также штатные удлинители (экстендеры) MBL 50 т.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); MBL Tension: 500 кН (50 т)) позиция LB-3S(2400) полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: RR19-36-2270, C4-1-50, BB-B1/2400, LB-1/2400, 1-05-01-2400, B10.1-2400. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
