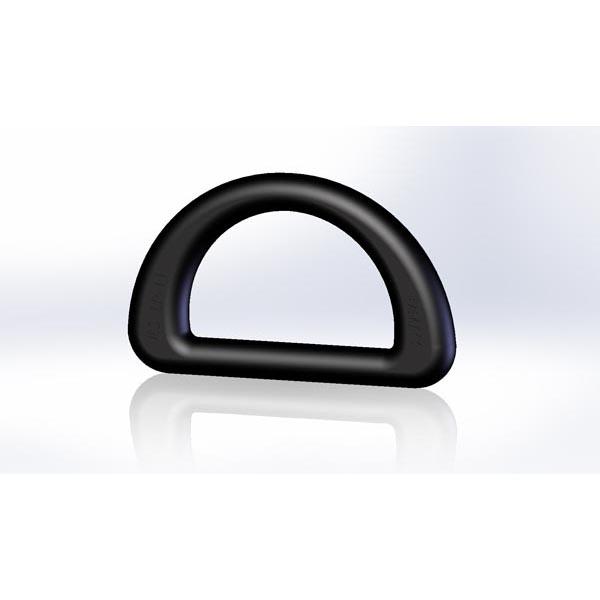

| Артикул по каталогу TOKOT (SKU) | LP-14-R |
|---|---|
| Российское инженерное наименование | Кольцо D-образное отдельно (без скобы) MBL 50 т |
| Международное наименование (English) | D-RING MBL 50 TON |
| Раздел каталога | Приварные рымы, D-кольца и крепежные обухи (D-Rings, Flush Deck Rings & Lashing Plates) |
| Альтернативные кросс-номера (Alternative references) | LE-1X/50, DR-50/01, FA-01-1(50)R, 1-00-10-R, A14.6-1R |
| Разрывная нагрузка на растяжение (MBL Tension) | 500 кН (50 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL: 500 кН (50 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 250 кН (25 т) |
| Испытательная пробная нагрузка (Proof Load) | 375 кН |
| Масса единицы изделия (Weight) | 3,10 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | LP-14-S Приварная скоба (хомут) для D-кольца MBL 50 тLP-14 D-кольцо с приварной скобой в сборе MBL 50 т |
Инженерное назначение и условия эксплуатации изделия LP-14-R
Изделие LP-14-R (Кольцо D-образное отдельно (без скобы) MBL 50 т / D-RING MBL 50 TON) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Приварные рымы, D-кольца и крепежные обухи». Судовые приварные D-образные кольца со скобой (обоймой) MBL от 4 до 67 т, утопленные палубные рымы в чаше, съемные поворотные D-кольца под гнезда ISO и приварные рым-пластины (обухи) для крепления контейнерных штанг, талрепов и цепных найтовов.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (500 кН (50 т); MBL: 500 кН (50 т)) позиция LP-14-R полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: LE-1X/50, DR-50/01, FA-01-1(50)R, 1-00-10-R, A14.6-1R. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
