| Артикул по каталогу TOKOT (SKU) | SB-1 |
|---|---|
| Российское инженерное наименование | Стяжка винтовая контейнерная (бридж-фитинг) стандартная 260–380 мм, MBL 10 т |
| Международное наименование (English) | SCREWBRIDGEFITTING (SB-1) |
| Раздел каталога | Стяжки винтовые контейнерные (бридж-фитинги) и упоры (Screw Bridge Fittings & Compression Supports) |
| Альтернативные кросс-номера (Alternative references) | CC-01-1, BF-1, B 1.1, C10A, SBF-1, F446, 1-04-01, B8.1, BF-260, BF-380, BF-A1 |
| Разрывная нагрузка на растяжение (MBL Tension) | 100 кН (10 т) |
| Дополнительные векторы нагрузки (Сдвиг / Сжатие / Специфика) | MBL Tension: 100 кН (10 т) |
| Расчетная рабочая нагрузка (SWL / MSL) | 50 кН (5 т) |
| Испытательная пробная нагрузка (Proof Load) | 75 кН |
| Масса единицы изделия (Weight) | 3,10 кг |
| Материальное исполнение и покрытие | Кованая и литая судостроительная легированная сталь повышенной прочности |
| Применяемые стандарты и правила | ISO 1161, ISO 3874, ГОСТ Р 58769-2019, Правила РМРС, DNV, Lloyd's Register |
| Совместимые ответные фитинги (Compatible with) | OT-4(32) Монтажный ключ 32 мм для винтовых бридж-фитинCO-TR Фитинг угловой контейнера верхний правый (ВП CO-TL Фитинг угловой контейнера верхний левый (ВЛ /IF-51-L Замок поворотный контейнерный (ручной промежуIF-51-R Замок поворотный контейнерный (ручной промежуIF-56 Полуавтоматический поворотный замок — твистло |
Инженерное назначение и условия эксплуатации изделия SB-1

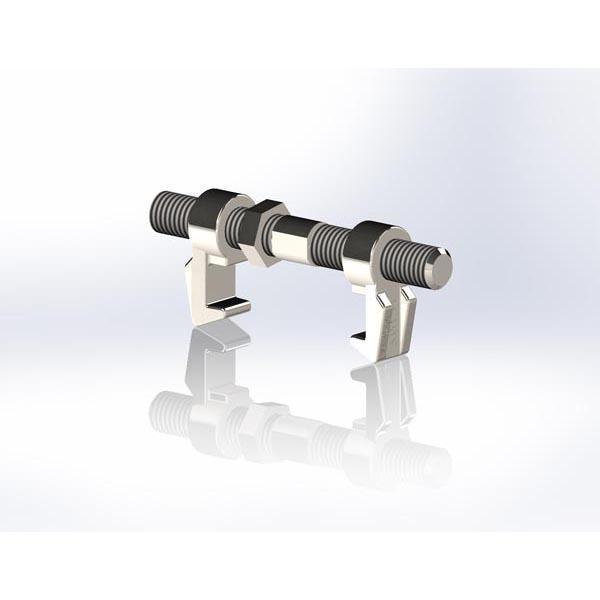

Изделие SB-1 (Стяжка винтовая контейнерная (бридж-фитинг) стандартная 260–380 мм, MBL 10 т / SCREWBRIDGEFITTING (SB-1)) входит в состав сертифицированных судовых средств крепления грузов (СКГ) раздела «Стяжки винтовые контейнерные (бридж-фитинги) и упоры». Винтовые контейнерные стяжки верхнего яруса (бридж-фитинги 260–380 мм, укороченные и усиленные растяжения-сжатия) и межконтейнерные распорные упоры для горизонтального связывания соседних рядов контейнеров.
По присоединительным размерам, геометрии зева/конуса и векторам воспринимаемых усилий (100 кН (10 т); MBL Tension: 100 кН (10 т)) позиция SB-1 полностью взаимозаменяема с изделиями мировых судовых каталогов под индексами: CC-01-1, BF-1, B 1.1, C10A, SBF-1, F446, 1-04-01, B8.1, BF-260, BF-380, BF-A1. Поставляется с сертификатами классификационных обществ (РМРС, DNV, Lloyd's Register, Bureau Veritas, ABS) для комплектации судов по судовому Наставлению по креплению грузов (Cargo Securing Manual — CSM).
